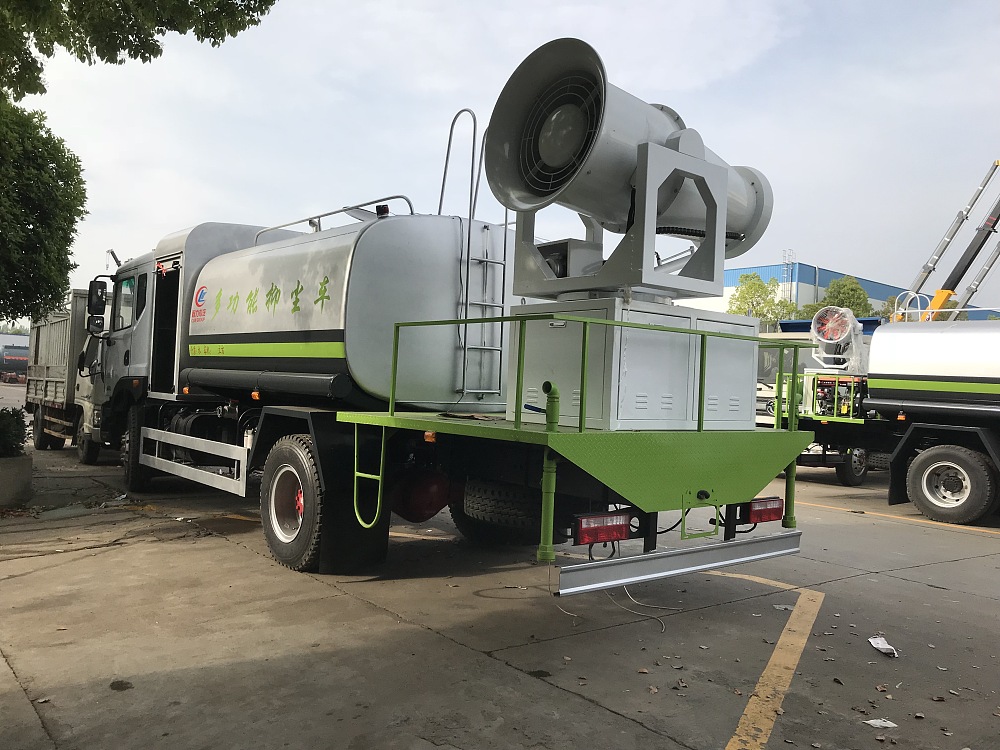

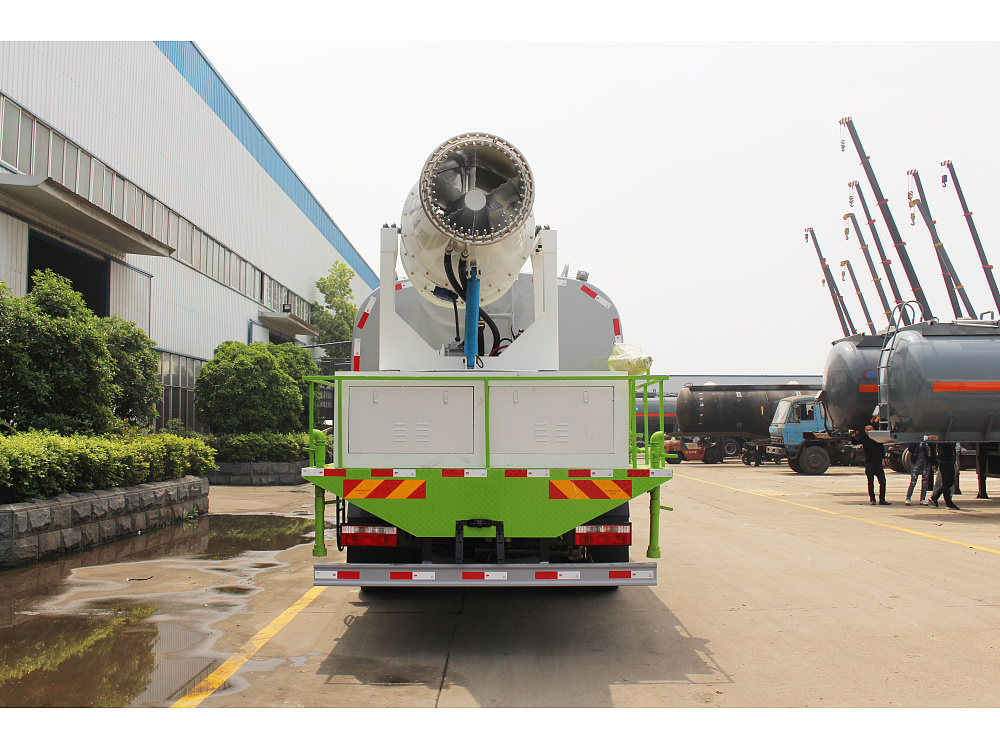

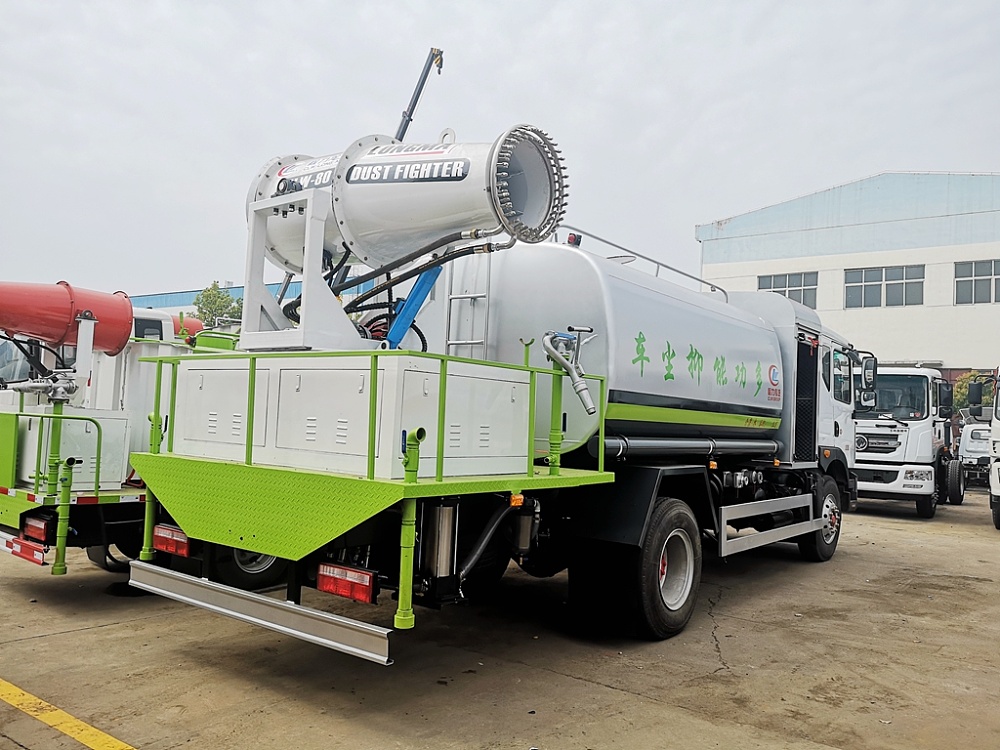

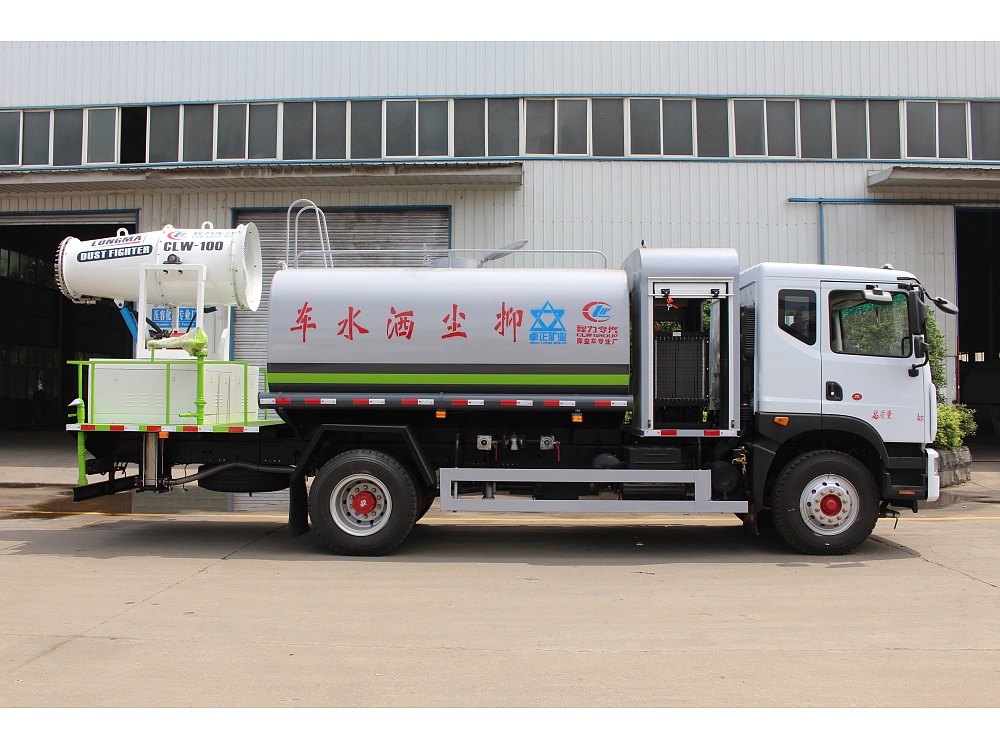

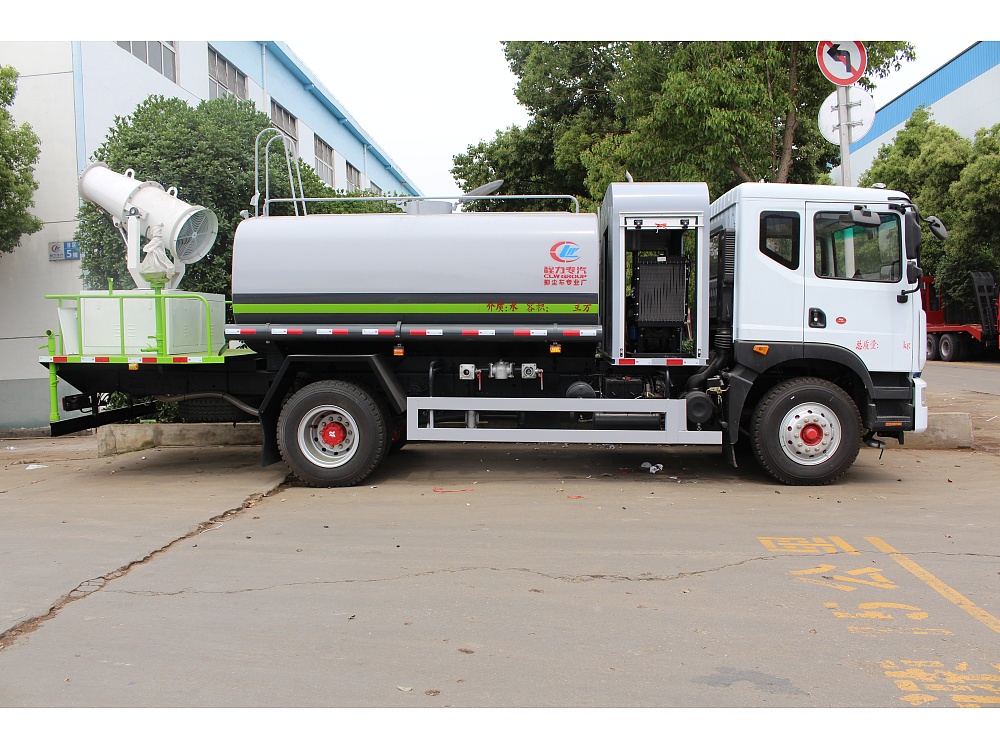

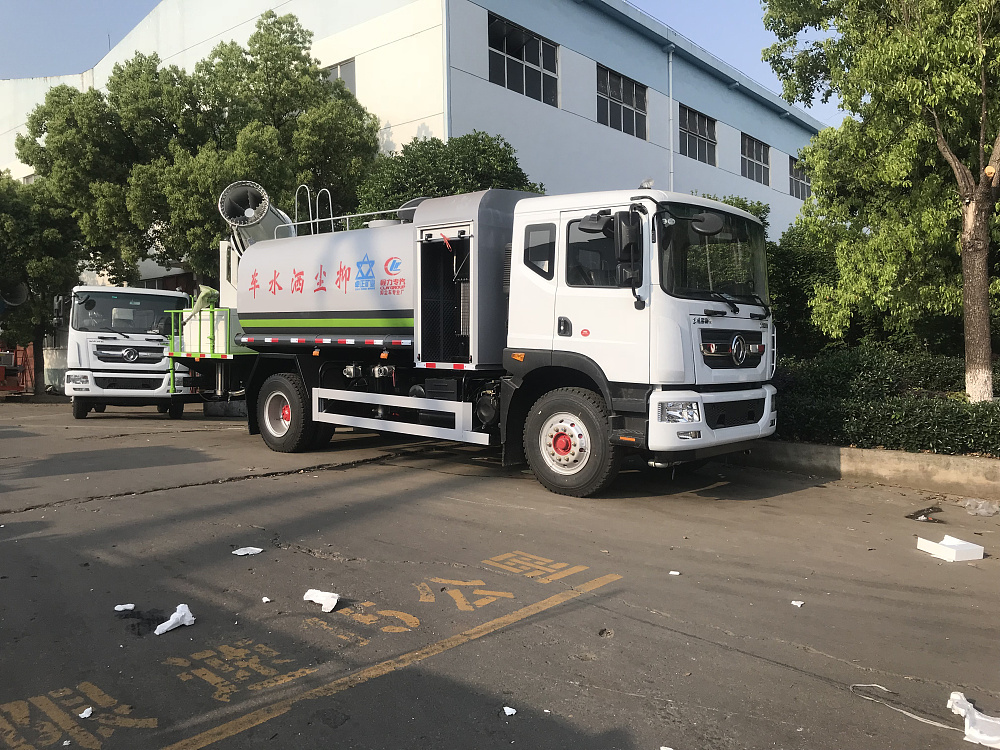

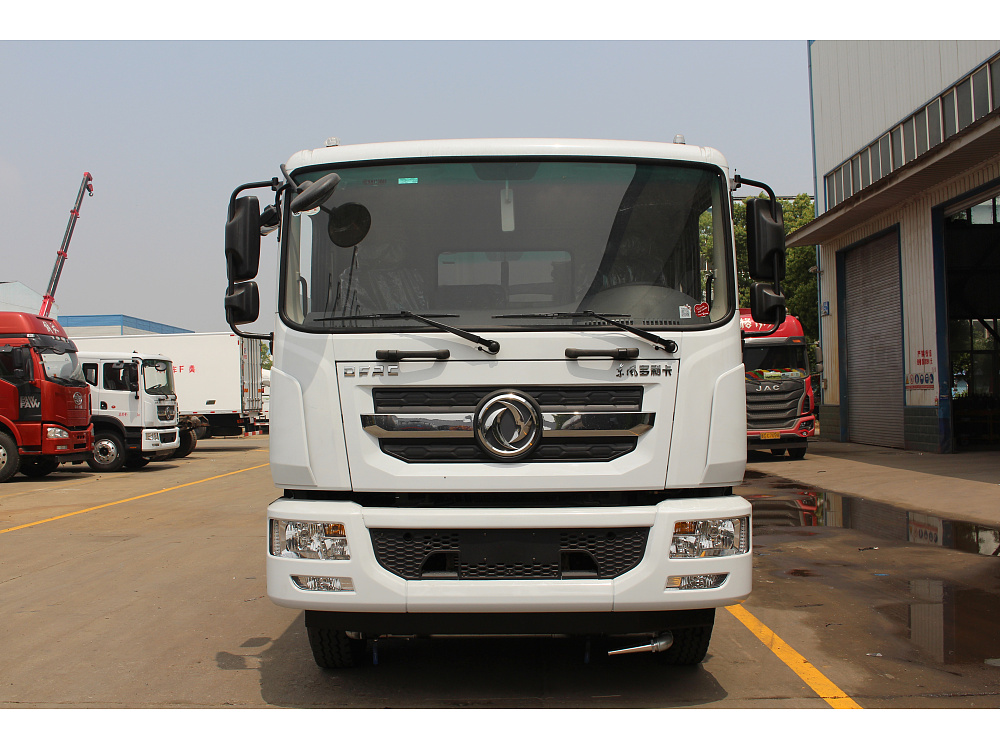

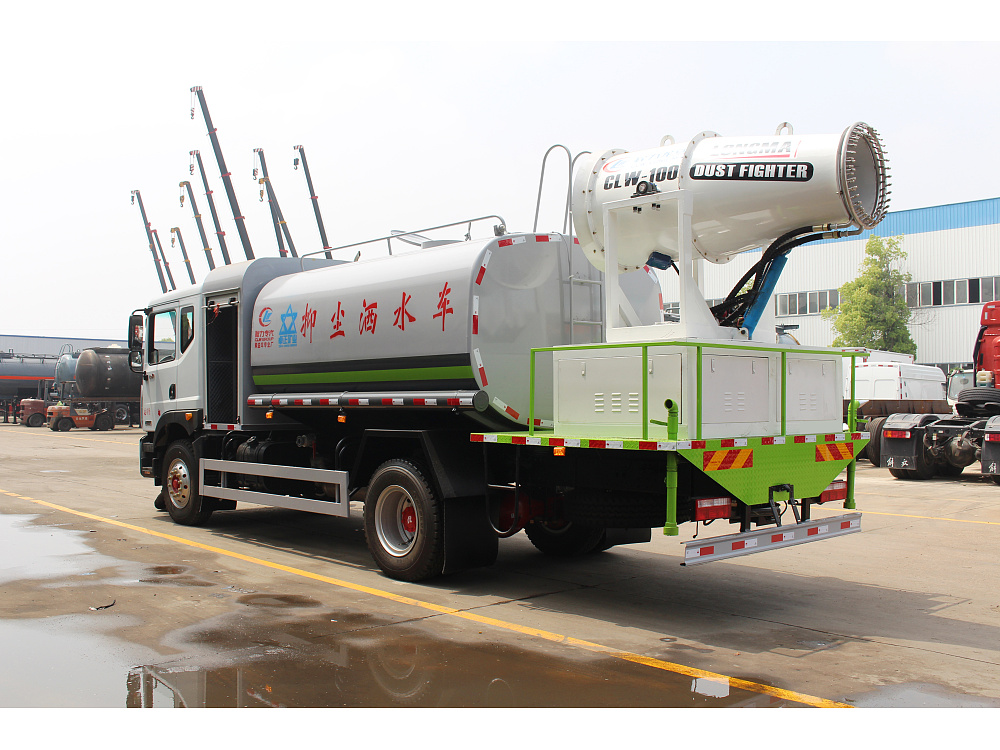

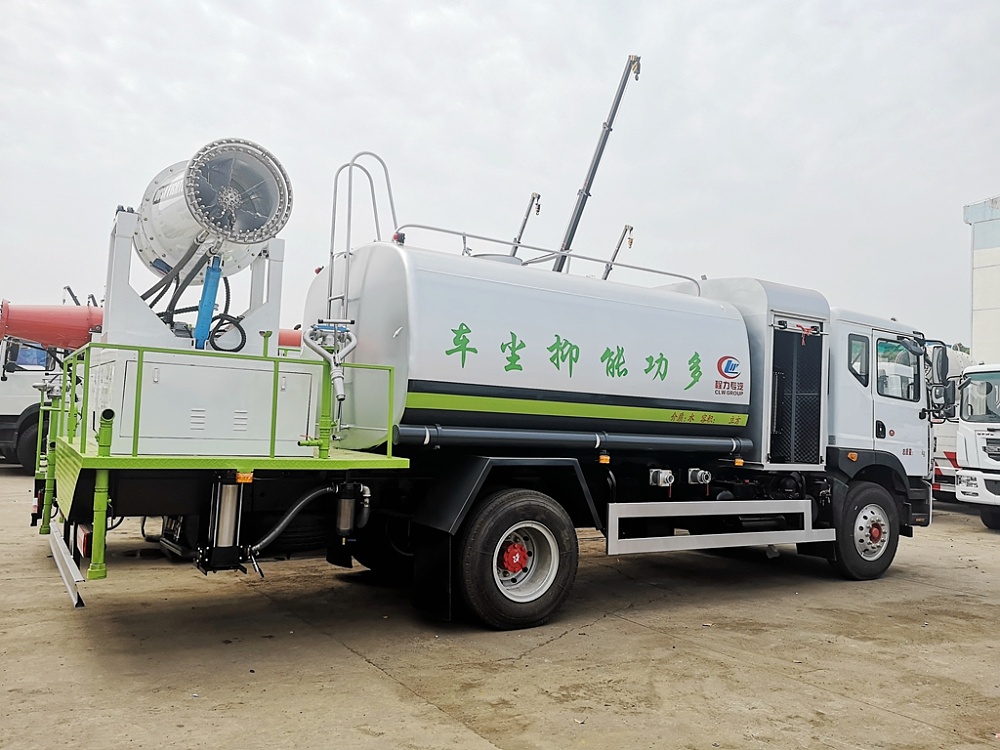

東風多利卡D9霧炮車廣泛應用于市政環衛及各類工礦企業噴霧降塵、綠化、消毒殺菌等用途，該車具有灑水車的全部功能，東風多利卡D9霧炮車罐體容積10立方，配備的噴霧機可選配50-100米規格，車輛型號CLW5182TDY6，底盤使用東風原廠底盤生產，國六排放標準，發動機康機210/玉柴200馬力。
型號：CLW5182TDY6
規格：10立方
配置：選配50-100米
一、抑塵車性能概述：
程力龍馬抑塵車系列產品是我公司自行設計開發、具有自主知識產權、****技術水平的新一代環境保潔降塵、綠化養護、園林噴藥、殺菌消毒的專用設備。其主要細化分類有：多功能抑塵車、灑水車式抑塵車、鐵路專用抑塵車、爆破專用抑塵車。抑塵車采用國內知名品牌二類專用底盤改裝，具有噴霧效果好，操作安全可靠，噴霧射程遠，用水量小、作業噪音低等特點。多功能抑塵車主要結構是在行走底盤機構上加裝大容積水罐、效率高遠程霧炮機組系統、發電機組系統、低壓沖洗灑水系統、綠化灑水高炮（可選裝電子遙控水炮在車輛前端）、液壓系統、電控系統、專用的作業裝置等改裝而成，其性能在國內處于**水平。
二、抑塵車適用范圍：
1）城市街道霧霾治理、公共場所消毒殺菌、園林綠化等市政環衛工程。
2）冶金、礦業、化工、建筑工地、房屋拆遷改造現場、場地平整現場等領域在生產施工、轉運過程中的產生揚塵，對其進行噴霧降塵。
3）露天儲煤、焦、沙、石等工礦企業等散料處理堆場進行噴霧抑塵。
4）前沖洗、后灑水以及后作業水炮適用于城市道路環保降塵、道路清洗、廣告牌清洗環保作業，左右綠化澆灌裝置可用于公路綠化帶的澆灌作業。
5）設計成鐵路專用抑塵車時可對煤炭裝運點噴灑抑塵固化劑，可對每節火車上的煤炭進行固化，形成保護膜，減少揚塵污染，可實現每節車廂之間感應間隔停噴。
三、程力龍馬抑塵車特點：
1）底盤采用國內知名品牌如東風、重汽、解放、福田等系列，駕駛室內帶冷暖空調，駕駛舒適度高，底盤配置高、質量穩定可靠，售后服務體系健全。
2）根據車型公告而采用方形瓦楞罐體或方圓形罐體，國標優質碳鋼材質，罐體外形設計協調，內設防波板，罐體采用有限元分析方法優化設計，充分利用車載空間，水罐容積大，并通過了嚴格的可靠性試驗，罐體內部做防腐防銹處理，更加經久耐用。
3）產品具有自主專利技術，規格齊全從30-120米的射程均常備現貨，本廠霧炮機結構緊湊，射程遠，霧粒細小，覆蓋面積大，可手動或遙控操縱，可隨意控制調節水平旋轉及噴霧角度，遠程遙控操作距離可達100米以上。
4）整車運行穩定，始終處于 佳運行狀態，使用壽命更長，維護保養成本低；匹配的霧炮機功力強、射程遠、穿透力強、霧粒附著力強、覆蓋范圍廣、可以實現精量噴霧。
5）使用抑塵車耗水量相比其它抑塵噴灑設備可節約70%～80%(噴槍、灑水機車)，且水霧覆蓋粉塵面積遠遠大于其它抑塵噴灑設備。
6）本公司抑塵車工作效率高、噴霧速度快，對容易引起塵埃的環境噴水除塵時，噴出的霧粒細小、與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃抑制降沉，霧量沉降率可達95%。
7）具有二次霧化技術，采用了一種特定的起渦輪風助裝置改變風向使之與霧粒的流動方向形成一個夾角，促進水霧化充分，當霧滴從噴嘴中噴出后在噴霧區域被高速高壓氣流進 破碎，并使霧滴的速度逐漸增加，提高了霧化程度，霧化一般可達到約50-150um直徑大小的霧滴。
8）除了小功率機組，其它大功率發電機組均安裝在車輛駕駛室與罐體之間，保障整車滿載后軸荷分布合理；車輛后部加裝操作平臺，平臺加大加寬，底部碳鋼板加密，平臺上安裝高壓水炮，高壓炮豎管采用U型螺栓固定，防止噴水時產生沖力，罐體后部加裝上下扶梯，罐體頂部圍板形式，保證人員在罐頂作業時的安全。
9）發電機組靜音罩側面散熱窗用鋼網或百頁窗形式，內貼有吸音棉，可有效的保護發電機組，防水、防灰、減噪音。罐體與罐座加裝襯板，所有焊縫均勻，外部焊縫均為滿焊，采用斷焊的保證斷焊長度和間距一致。
10）所裝取力器傳動速比保證水泵在額定工作轉速時發動機處于經濟轉速范圍；側后防護應符合國家標準GB11567.1和GB11567.2；按照國家標準要求加裝側標志燈和后示廓燈。
11）霧炮電控系統由專業電力工程師優化設計，使用安全系數更高，*不會漏電、短路，且噴霧機設有一鍵緊急停止按鈕，操作安全可靠。配套動力靈活，既可用三相380V的市電，也可由配套柴油發電機組供電。
12）經過15年的制造經驗，不斷對產品進行優化設計，具有結構設計合理、操作簡單、維護方便、使用經濟、壽命長等特點。
四、抑塵車的推薦選擇方案：
1）30米射程左右的需求可選擇小型抑塵車或在常見的灑水車尾部進行加裝霧炮機系統。
2）更遠射程需求需選擇更專業的多功能抑塵車，其選擇霧炮機更加靈活。
3）道路運輸、鐵路或軌道運輸?shù)刃枰M(jìn)行表面封層，抑制揚塵飄灑，則選擇鐵路專用抑塵車，具有感應停噴功能。
4）用于移動式消毒殺菌，選擇多功能抑塵式消毒車和灑水車式霧炮消毒車均可；用于固定廠區大門或路口，對車輛行駛通過時進行消毒，可選車輛通過消毒車（由鐵路抑塵車改裝優化設計）。
| 項 目 | 東風多利卡D9霧炮車主要性能參數 | |
| 基本參數 | 產品型號 | CLW5182TDY6型多功能抑塵車 |
| 生產地址 | 湖北隨州南郊汽車工業園B區5幢抑塵車專業廠 | |
| 外形尺寸 (mm) | 8490,9040,9240,9540,9840,10140,8690,9240,9440,9740,10040,10340X2480X3750 | |
| 底盤型號 | EQ1185LJ9CDE | |
| 底盤軸距 (mm) | 3950,4500,4700,5000,5300,5600 | |
| 底盤軸數 | 2 | |
| 底盤軸荷 (kg) | 6500/11500 | |
| 整備質量 (kg) | 9480 | |
| 總質量 (kg) | 18000 | |
| 額定載質量 (kg) | 8390,8325 | |
| 接近角/離去角 (°) | 19/14 | |
| 前懸/后懸 (mm) | 1260/2560 | |
| 高車速 (km/h) | 89 | |
| 準乘人數 (人) | 2,3 | |
| 輪胎規格 | 295/80R22.5，10.00R20，275/80R22.5 | |
| 輪胎數量 (個) | 6+1(備胎) | |
| 彈簧片數 (前/后) | 8/10+7 | |
| 前輪距 (mm) | 1862,1933,1949 | |
| 后輪距 (mm) | 1806,1865 | |
| 排放標準 | GB3847-2005,GB17691-2018國Ⅵ | |
| 燃料種類 | 柴油 | |
| 發動機 | 發動機型號 | B6.2NS6B210 D4.5NS6B220 D4.0NS6B195 YCS04200-68 CY4SK761 B6.2NS6B230 |
| 發動機功率 (kw) | 154 162 143 147 145 169 |
|
| 發動機排量 (ml) | 6200 4500 4000 4156 4087 6200 |
|
| 發動機生產企業 | 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 東風朝陽朝柴動力有限公司 東風康明斯發動機有限公司 |
|
| 其它說明 | 專用裝置為抑塵霧炮，用于城市抑塵，整車長度/軸距/后伸的對應關系為:8490/3950/720，9040/4500/720，9240/4700/720，9540/5000/720，9840/5300/720，10140/5600/720，8690/3950/920，9240/4500/920，9440/4700/920，9740/5000/920，10040/5300/920，10340/5600/920；側防護及后下部防護裝置均采用Q23**材質，均采用焊接連接，后下部防護尺寸:120×50(mm)，離地面高度460mm.ABS系統生產廠家，型號 :焦作博瑞克控制技術有限公司，J ABS.當選裝抑塵距離為60米及80米抑塵霧炮時，后伸為720mm，當選裝抑塵距離為80米和100米抑塵霧炮時，后伸為920mm.隨底盤選裝駕駛室. | |
| 專用功能 | 罐體容積 (m3) | 10立方 |
| 罐體材質 | Q235優質碳鋼 | |
| 灑水寬度 (m) | ≥14m | |
| 綠化灑水炮射程 (m) | 柱狀≥28m，霧狀≥15m | |
| 霧炮噴霧機射程 (m) | 選配50-100米 | |
| 配置說明 | 霧炮機具有自主專利技術，專利號為(201621305361.8 / 201630487869.3)，十五年制造經驗，產品**通過湖北省及本地質檢局檢驗合格，可根據需求選配不同的射程規格，可遠程無線遙控操作作業，采用國內外知名發電機組及風扇電機、電控系統、大功率水泵。抑塵車具有灑水車的全部功能：前部沖洗路面噴灑裝置、后部扇形降塵噴灑裝置，兩側噴灑裝置，后部大工作平臺、平臺上安裝綠化灑水炮（炮噴射形狀可調）,可調直沖狀、大雨、中雨、毛毛雨，可連續調節，其它：自流閥及消防接頭、水管3米2根，罐體防腐處理。 | |
| 選裝功能 | 噴霧機可選不銹鋼材質，根據車型大小不同可選配一車多用功能，如前置推雪鏟、掃雪滾刷、前置高速護欄清洗裝置、道路高壓清洗裝置、墻壁清洗及光伏發電板清洗裝置。 | |
| 行業解決方案 | 本公司專業生產抑塵車及噴霧機產品，同時可根據場地使用環境定制：多功能抑塵車、鐵路專用抑塵車、爆破專用抑塵車、高炮式抑塵車、移動式噴霧機、車載分離式噴霧機，高塔式噴霧機，來電獲取專屬詳細解決方案。 | |
車載式噴霧機主要技術參數（50-100米）：
|
項 目 |
主要性能參數 |
|||
|
噴霧機型號 |
CLW-60型 |
CLW-80型 |
CLW100型 |
CLW-120型 |
|
射程 |
50-60米 |
60-70米 |
80米 |
100米 |
|
專利號 |
201630487869.3 |
201630487869.3 |
201630487869.3 |
201630487869.3 |
|
風扇電機功率 |
11KW |
15KW 二級電機 |
18.5KW 純銅二級電機 |
37KW |
|
驅動水泵功率 |
5.5KW多級離心泵 |
5.5KW多級離心泵 |
7.5KW(選裝進口) |
11KW多級離心泵 |
|
水泵型號 |
利歐 |
利歐 |
不銹鋼多級離心泵 |
武漢浩水 |
|
耗水量 |
3.5（m3/h） |
8（m3/h） |
8（m3/h） |
10（m3/h） |
|
上下噴灑角度范圍 |
-10°— 45° |
-10°— 45° |
-10°— 45° |
-10°— 45° |
|
左右噴灑角度范圍 |
0°— 360° |
0°— 360° |
0°— 360° |
0°— 360° |
|
電源配置 |
380V 50Hz |
380V 50Hz |
380V 50Hz |
380V 50Hz |
|
噪音等級 |
ca.70 dB（20mt） |
ca.63 dB（20mt） |
ca.63 dB（20mt） |
ca.63 dB（20mt） |
|
噴嘴數量 |
不銹鋼噴嘴50個 |
不銹鋼噴嘴50+17個 |
不銹鋼噴嘴70個 |
不銹鋼噴嘴80+21個 |
|
水霧細度 |
10 ～150（微米） |
10 ～150（微米） |
10 ～150（微米） |
10 ～150（微米） |
|
水過濾精度 |
250/60（微米/目） |
250/60（微米/目） |
250/60（微米/目） |
250/60（微米/目） |
|
遠程遙控距離 |
100（米） |
100（米） |
100（米） |
100（米） |
|
發電機組 |
50KW |
50KW |
75KW |
120KW |
|
操作環境溫度 |
0° ～ 55° |
0° ～ 55° |
0° ～ 55° |
0° ～ 55° |
|
重量 |
350（KG） |
1375（KG） |
1375（KG） |
1525（KG） |
|
長*寬*高 |
1150×780×1900（毫米） |
2000×1500×2600（毫米） |
2000×1500×2600（毫米） |
2000×1500×2600（毫米） |
|
是否可提供定制運用 |
是 |
是 |
是 |
是 |
