履帶式消防應急供排水機器人

1、產品概述：履帶式消防應急供排水機器人（CLW-LPJQR-2000）是一款集消防、排澇、搶險，無線遙控，照明及穩定適應多種路況等多功能為一體的消防應急供排水設備。整機采用高避震底盤，配備360°旋轉云臺、聲光報警，運用當前**的一體機遙控器，其越障能力、地形適應能力要比輪式機器人較強，可原地轉彎。

2、性能參數：整機尺寸2748×1800×1850；自重3850KG；運行速度：0-2.6m/s；載荷：300KG；爬坡：30°；涉水深度300mm;跨越600mm;離地高度：256mm;牽引力11.6KN；云臺角度360°；防護等級：IP65；減震結構：克里斯蒂；主體材質：高強鋼板；履帶寬度：300mm;遙控距離：500m；三聯齒輪泵：85+85+25；水泵轉速：2600r/min;機身涂裝：烤漆/電泳/噴塑。

3、用途及特點：該產品主要作用于城市防汛、應急排水、消防供水、地下停車場等排澇供水功能，重點解決了人員在執行排水任務時，不需隨著水位下降而移動吸水泵，提高了救援工作效率，該款機器人配備兩臺大流量液壓潛水泵，出水口徑300mm，綜合流量2000m3/h，揚程12m，采用公司研發液壓平板伸合器以及液壓泵連接器，可對潛水泵采用前后傾斜、上下升降機構，適用于多種高低不同水位環境的排水。

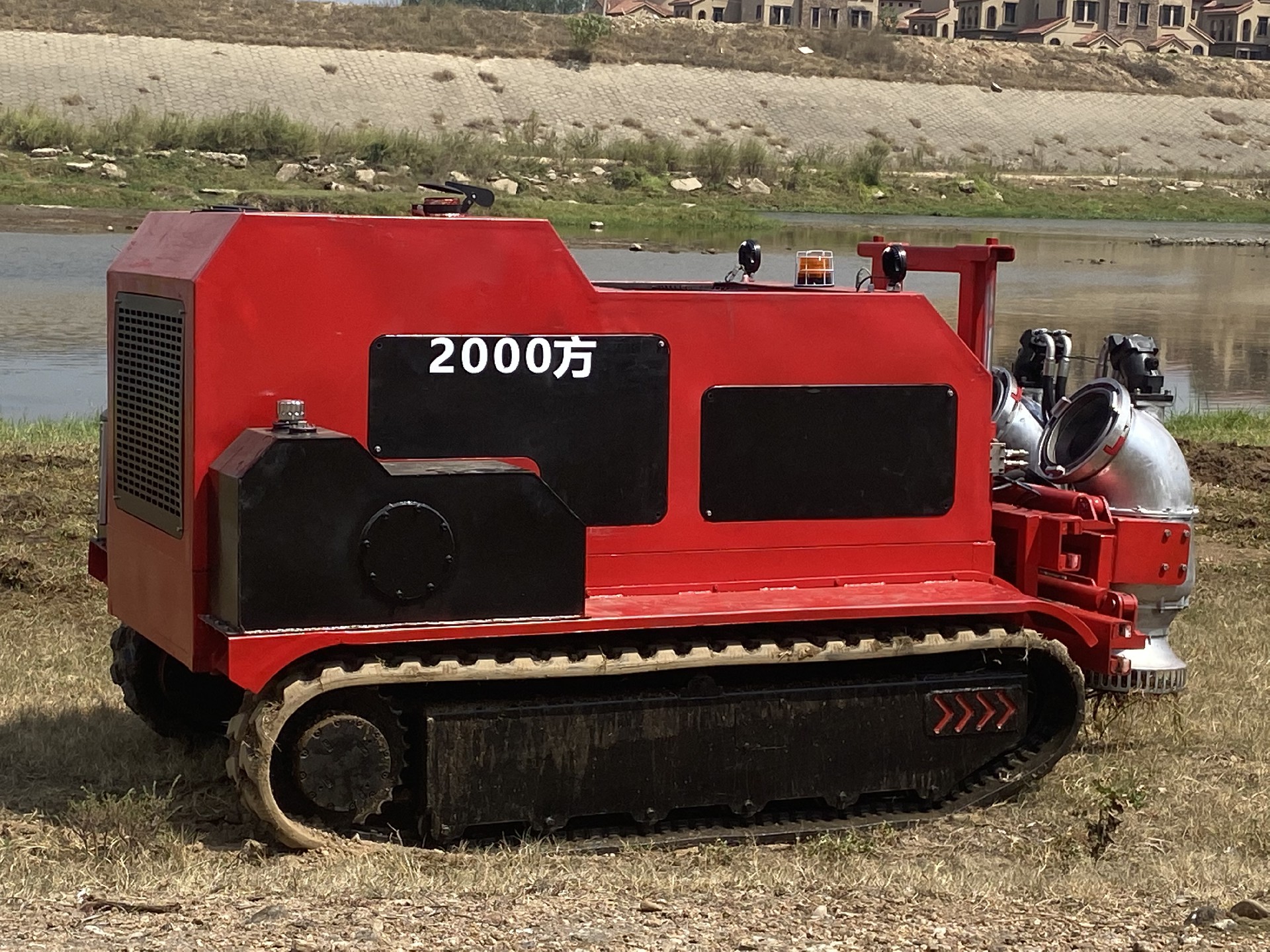

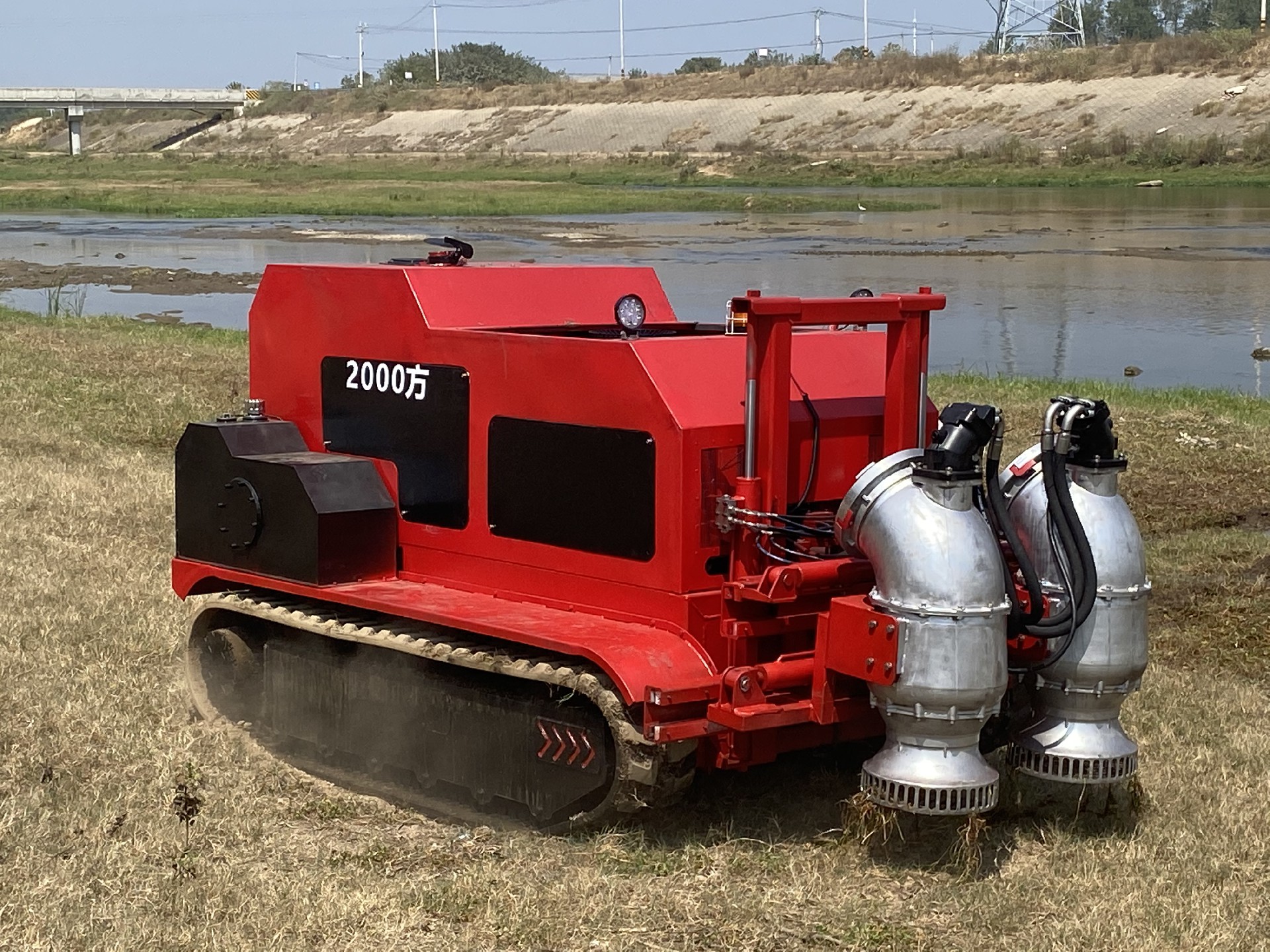

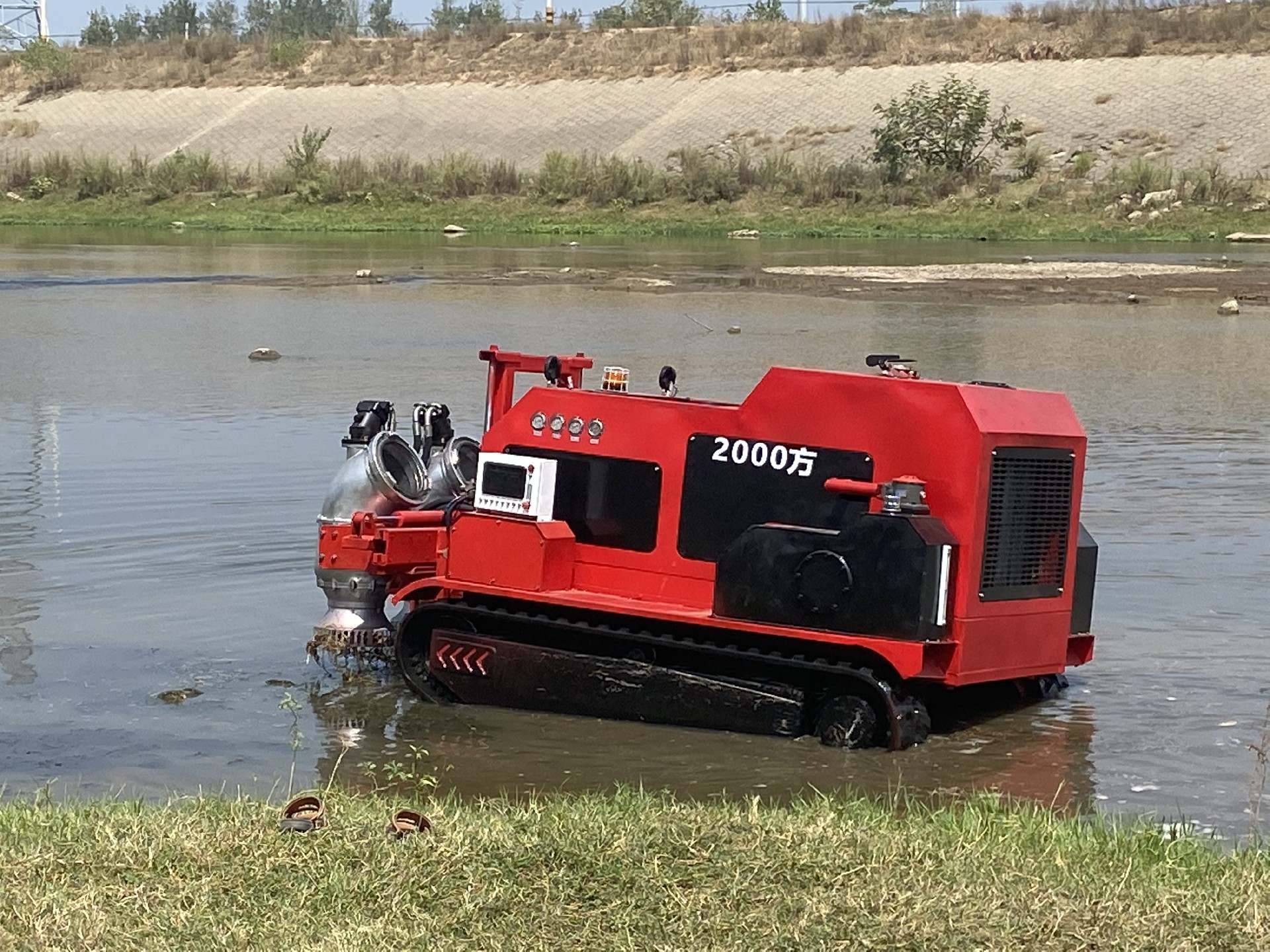

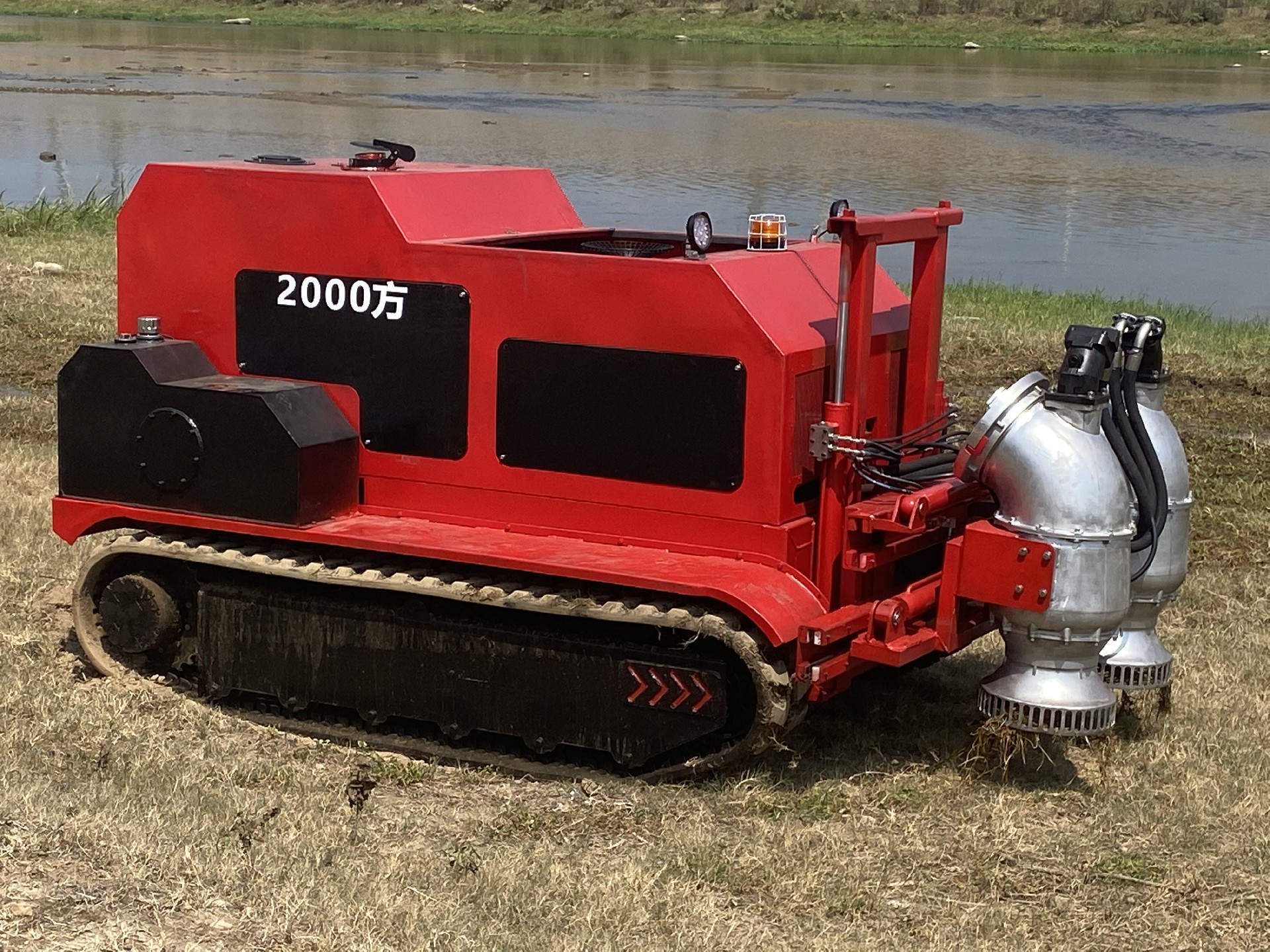

                                    一、履帶式消防應急供排水機器人產品外形圖片

二、履帶式消防應急供排水機器人主要技術參數表

序號	項目名稱	項目說明
1	技術參數	產品型號	CLW-LPJQR-2000
		外觀尺寸	2748*1800*1850 mm
		整機質量	3850 KG
		行駛速度	0-2.6 m/s
		涉水深度	300 mm
		越障高度	600 mm
		遙控距離	500 m
		水泵轉速	2600 r/min
		液壓馬達	85+85+25
		主體材質	高強鋼板
		減震結構	克里斯蒂
		履帶寬度	300 mm
		機身涂裝	烤漆/電泳/噴塑
		系統功能	排水，消防，搶險，遙控，監控
		標準配置	遙控器，工具箱，說明書，合格證
2	排水系統	排水量	1000 m3/h*2
		揚 程	12 m
		泵離地高度	0-280 mm
		排水功能	左右伸展、上下升降
3	發動機總成	品牌	康明斯或玉柴
		發動機聯軸器	1套
		發動機空氣濾清器	1套
		發動機消聲器總成	1套
		發動機緩沖膠墊	4塊
		發動機飛輪殼蓋板	1套
4	液壓系統	行走控制閥總成	200L
		水泵控制閥總成	200L
		油缸控制閥總成	45L
5	底盤系統	行走底盤	4噸 高速雙速
		電器系統	電氣系統（遙控、線束、云臺、圖傳控制、儀表、燈具、警示燈、蜂鳴器等）

三、產品說明書

1、產品概述：

CLW-LPJQR-2000型是一款履帶式消防應急供排水機器人，整機配備兩臺大流量液壓潛水泵，出水口徑300mm，綜合流量2000m3/h，揚程12m,采用公司研發液壓平板伸合器以及液壓泵連接器，可對潛水泵采用前后傾斜、上下升降機構，適用于多種高低不同水位環境的排水。該產品主要作用于城市防汛、應急排水、消防供水、地下停車場等排澇供水功能，重點解決了人員在執行排水任務時，不需隨著水位下降而移動吸水泵，提高了救援工作效率，

2、主要性能參數：

整機尺寸：2748*1800*1850

自重：3850KG

運行速度：0--2.6m/s

載荷：300KG

爬坡：30°

涉水深度：300mm

跨越：600mm

垂直跨越：300mm

離地高度:256mm

牽引力:11.6KN

云臺角度：360°

防護等級：IP65

減震結構：克里斯蒂

主體材質：高強鋼板

履帶寬度：300mm

表面處理：烤漆/電泳/噴塑

3、排水性能：

配備兩臺大流量液壓潛水泵，出水口徑300mm，綜合流量2000m3/h，揚程12m。采用公司研發專利液壓平板伸合器以及液壓泵連接器，可對潛水泵采用前后傾斜、上下升降機構，適用于多種高低不同水位環境的排水技術參數：

口徑：300m

流量：2000m3/h

揚程：12m

功率：22-75KW

重量：60-114Kg

4、偵察性能：

360°旋轉云臺特性水平角度：360°上下角度：＋90°～－90°圖像分辯率：1920×1080水平預置速度：120°/S(手動控制0°～80°/S）垂直預置速度：60°/S（手動控制0°～40°/S），西門子200模塊, 抗震特性全實時高清無損信號，高清輸出采用德國進口點陣紅外燈，夜視距離120米，內置穩壓模塊，保護設備穩定耐用，內置解碼器，集成多種協議兩點間進行水平掃描 ?可編輯巡視軌跡，軌跡自學習功能全天候環境設計，高強度鋁合金精鑄外殼，抗沖擊、防腐蝕，防護等級。

5、電氣功能：

具備自身行駛照明功能，光源LED，功率5W。聲光報警功能：作業時提供聲、光警示信號。

6、產品的主要技術標準：

整機性能符合：GA 892.1-2010 供排水機器人 **部分：通用技術條件的規定。
