履帶式消防應急供排水機器人
1、產品概述：履帶式消防應急供排水機器人（CLW-LPJQR-2000）是一款集消防、排澇、搶險，無線遙控，照明及穩定適應多種路況等多功能為一體的消防應急供排水設備。整機采用高避震底盤，配備360°旋轉云臺、聲光報警，運用當前**的一體機遙控器，其越障能力、地形適應能力要比輪式機器人較強，可原地轉彎。
2、性能參數：整機尺寸2748×1800×1850；自重3850KG；運行速度：0-2.6m/s；載荷：300KG；爬坡：30°；涉水深度300mm;跨越600mm;離地高度：256mm;牽引力11.6KN；云臺角度360°；防護等級：IP65；減震結構：克里斯蒂；主體材質：高強鋼板；履帶寬度：300mm;遙控距離：500m；三聯齒輪泵：85+85+25；水泵轉速：2600r/min;機身涂裝：烤漆/電泳/噴塑。
3、用途及特點：該產品主要作用于城市防汛、應急排水、消防供水、地下停車場等排澇供水功能，重點解決了人員在執行排水任務時，不需隨著水位下降而移動吸水泵，提高了救援工作效率，該款機器人配備兩臺大流量液壓潛水泵，出水口徑300mm，綜合流量2000m3/h，揚程12m，采用公司研發液壓平板伸合器以及液壓泵連接器，可對潛水泵采用前后傾斜、上下升降機構，適用于多種高低不同水位環境的排水。

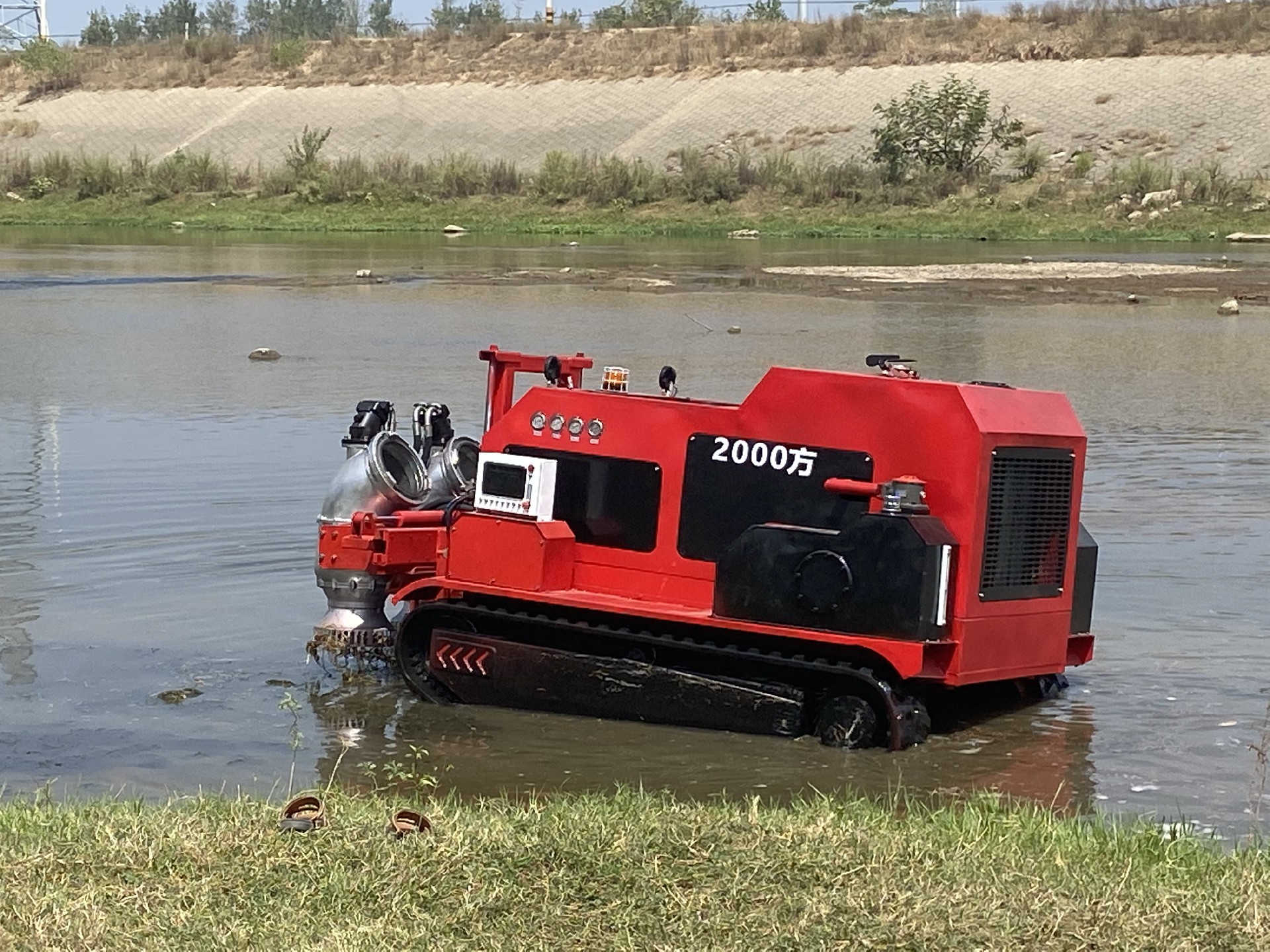

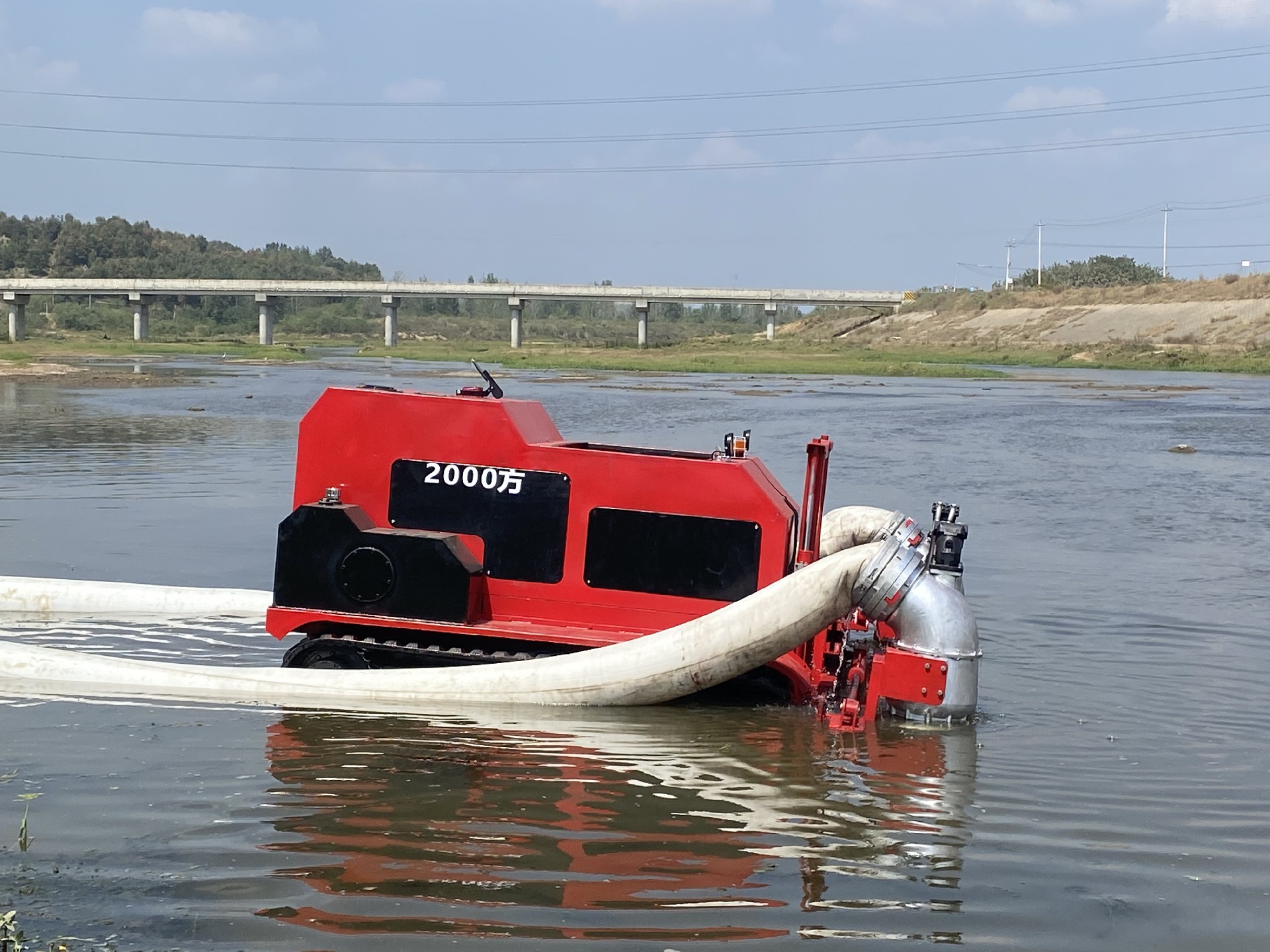

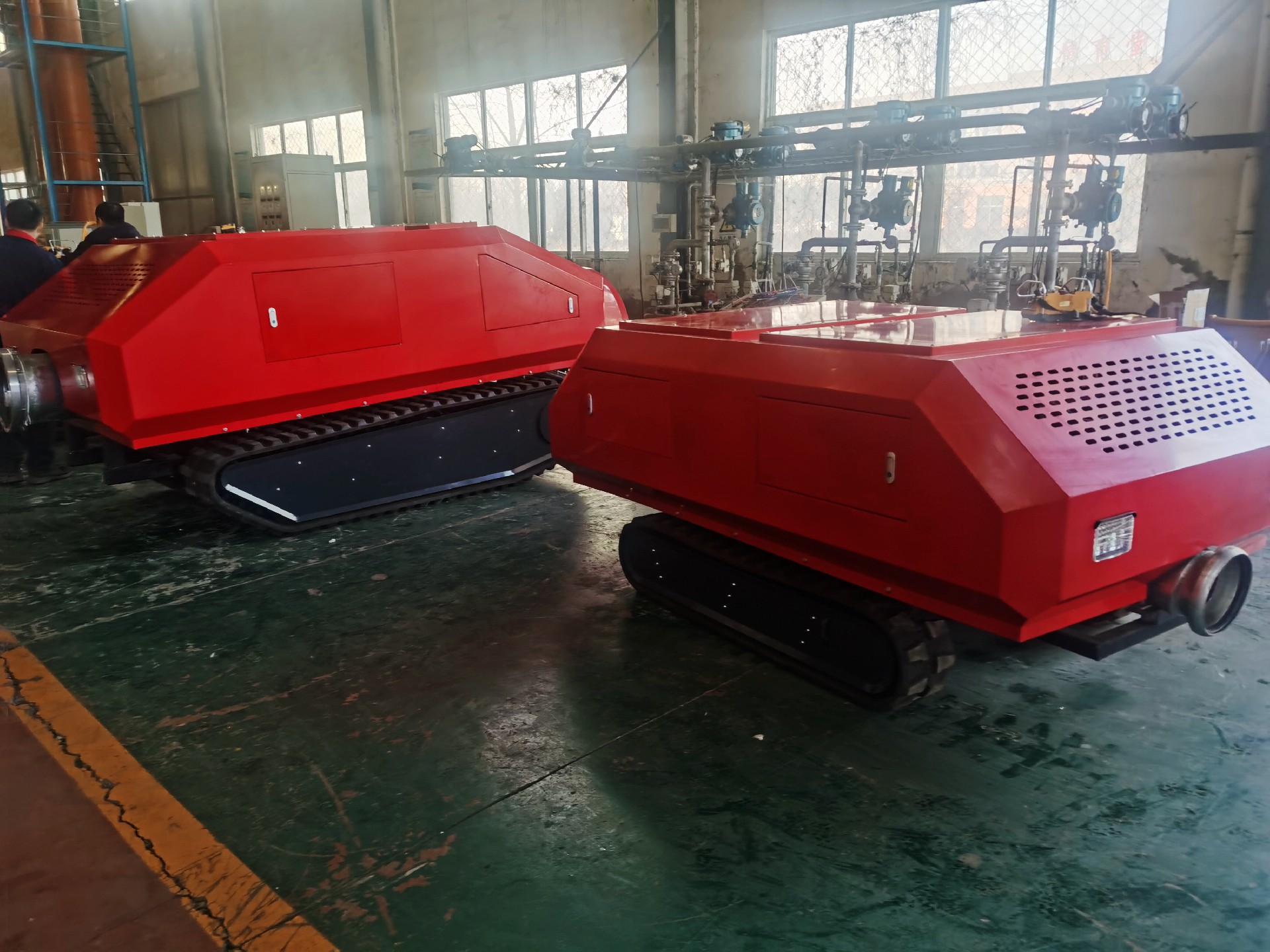

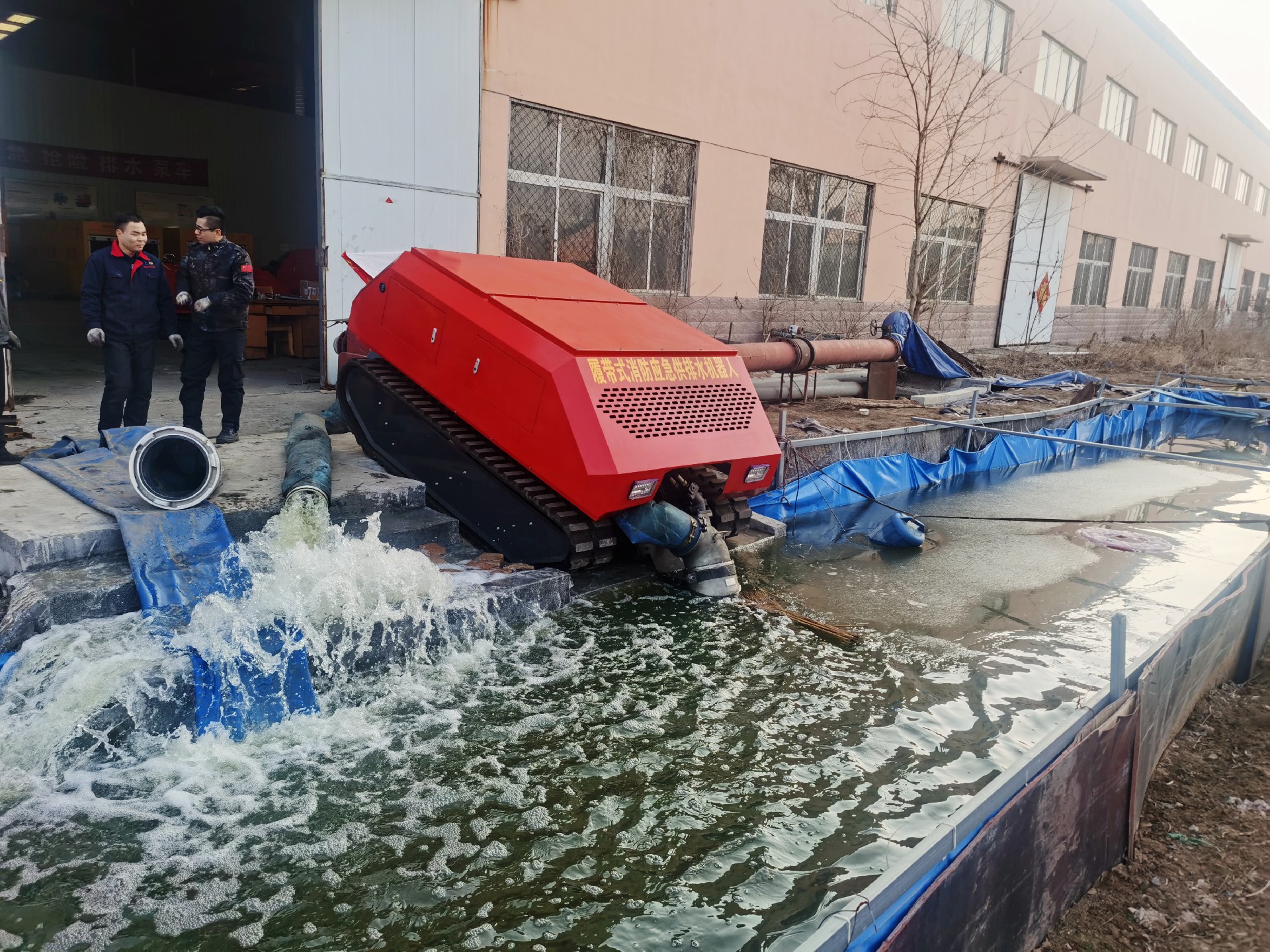

一、履帶式消防應急供排水機器人產品外形圖片
二、履帶式消防應急供排水機器人主要技術參數表
序號 | 項目名稱 | 項目說明 | |
1 | 技術參數 | 產品型號 | CLW-LPJQR-2000 |
外觀尺寸 | 2748*1800*1850 mm | ||
整機質量 | 3850 KG | ||
行駛速度 | 0-2.6 m/s | ||
涉水深度 | 300 mm | ||
越障高度 | 600 mm | ||
遙控距離 | 500 m | ||
水泵轉速 | 2600 r/min | ||
液壓馬達 | 85+85+25 | ||
主體材質 | 高強鋼板 | ||
減震結構 | 克里斯蒂 | ||
履帶寬度 | 300 mm | ||
機身涂裝 | 烤漆/電泳/噴塑 | ||
系統功能 | 排水，消防，搶險，遙控，監控 | ||
標準配置 | 遙控器，工具箱，說明書，合格證 | ||
2 | 排水系統 | 排水量 | 1000 m3/h*2 |
揚 程 | 12 m | ||
泵離地高度 | 0-280 mm | ||
排水功能 | 左右伸展、上下升降 | ||
3 | 發動機總成 | 品牌 | 康明斯或玉柴 |
發動機聯軸器 | 1套 | ||
發動機空氣濾清器 | 1套 | ||
發動機消聲器總成 | 1套 | ||
發動機緩沖膠墊 | 4塊 | ||
發動機飛輪殼蓋板 | 1套 | ||
4 | 液壓系統 | 行走控制閥總成 | 200L |
水泵控制閥總成 | 200L | ||
油缸控制閥總成 | 45L | ||
5 | 底盤系統 | 行走底盤 | 4噸 高速雙速 |
電器系統 | 電氣系統（遙控、線束、云臺、圖傳控制、儀表、燈具、警示燈、蜂鳴器等） | ||
三、產品說明書
1、產品概述：
CLW-LPJQR-2000型是一款履帶式消防應急供排水機器人，整機配備兩臺大流量液壓潛水泵，出水口徑300mm，綜合流量2000m3/h，揚程12m,采用公司研發液壓平板伸合器以及液壓泵連接器，可對潛水泵采用前后傾斜、上下升降機構，適用于多種高低不同水位環境的排水。該產品主要作用于城市防汛、應急排水、消防供水、地下停車場等排澇供水功能，重點解決了人員在執行排水任務時，不需隨著水位下降而移動吸水泵，提高了救援工作效率，
2、主要性能參數：
整機尺寸：2748*1800*1850
自重：3850KG
運行速度：0--2.6m/s
載荷：300KG
爬坡：30°
涉水深度：300mm
跨越：600mm
垂直跨越：300mm
離地高度:256mm
牽引力:11.6KN
云臺角度：360°
防護等級：IP65
減震結構：克里斯蒂
主體材質：高強鋼板
履帶寬度：300mm
表面處理：烤漆/電泳/噴塑
3、排水性能：
配備兩臺大流量液壓潛水泵，出水口徑300mm，綜合流量2000m3/h，揚程12m。采用公司研發專利液壓平板伸合器以及液壓泵連接器，可對潛水泵采用前后傾斜、上下升降機構，適用于多種高低不同水位環境的排水技術參數：
口徑：300m
流量：2000m3/h
揚程：12m
功率：22-75KW
重量：60-114Kg
4、偵察性能：
360°旋轉云臺特性水平角度：360°上下角度：＋90°～－90°圖像分辯率：1920×1080水平預置速度：120°/S(手動控制0°～80°/S）垂直預置速度：60°/S（手動控制0°～40°/S），西門子200模塊, 抗震特性全實時高清無損信號，高清輸出采用德國進口點陣紅外燈，夜視距離120米，內置穩壓模塊，保護設備穩定耐用，內置解碼器，集成多種協議兩點間進行水平掃描 ?可編輯巡視軌跡，軌跡自學習功能全天候環境設計，高強度鋁合金精鑄外殼，抗沖擊、防腐蝕，防護等級。
5、電氣功能：
具備自身行駛照明功能，光源LED，功率5W。聲光報警功能：作業時提供聲、光警示信號。
6、產品的主要技術標準：
整機性能符合：GA 892.1-2010 供排水機器人 第1部分：通用技術條件的規定。
